Projekte Verwalten - Schnelleingabe von Positionen

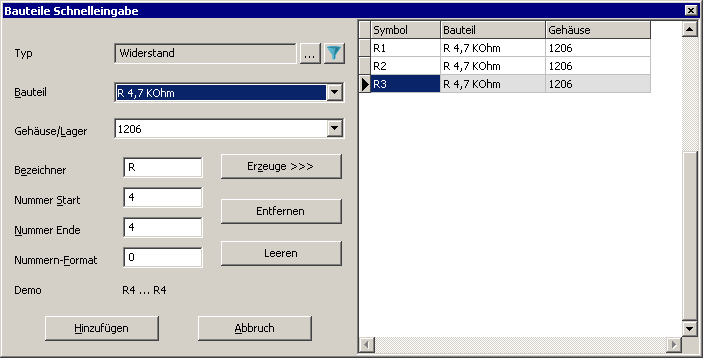

Hier können wiederholende Bauteile zu "Projekt Positionen" hinzugefügt werden.

Es wird das "Bauteil" ausgewählt, die dazugehörige "Gehäuse/Lager" Variante.

Nach Auswahl des Bauteils wird automatisch der Typ eingetragen. Anhand diesem Typ kann ein Filter mit der Taste "Y" gesetzt werden, dabei wird die Bauteil-Auswahl begrenzt anhand dem Typ. Mit der Taste "..." kann auch ein anderer Typ anhand eines Dialoges ausgewählt werden.

Mit Bezeichner wird z.B. ein R, C, L, IC eingegeben

Nummer Start bis Nummer Ende eingegeben.

Das Zahlenformat kann folgende Eingaben haben:

  • " " (Leertaste) für einen Abstand zwischen Bezeichner und Nummer
  • "'#" Platzhalter einer Zahl
  • "0" Platzhalter einer Ziffer, somit können voran eilende Nullen definiert werden.

In der "Demo" ist ersichtlich wie das Symbol aussehen wird.

Mit Erzeugen wird in einer temporären Tabelle die Bauteile erzeugt. Daraus können die Bauteile auch wieder entfernt werden. In der Tabelle kann der Symbol Bezeichner nachträglich geändert werden.

Mit "Hinzufügen" werden die Bauteile den Projektpositionen hinzugefügt und die Liste geleert.

Mit Abbrechen wird der Dialog geschlossen, dabei bleiben die temporär erstellten Symbole erhalten. Wenn die Exe geschlossen wird, so geht diese Liste verloren.
