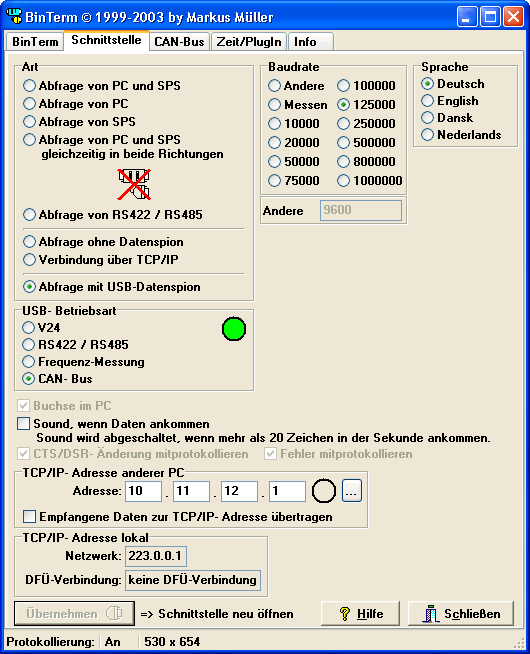

  2.1.5 Einstellung USB- Datenspion - CAN:


Diese Option ist aktiv, wenn Abfrage mit USB- Datenspion und die USB-Betriebsart CAN-Bus angewählt wurde.
Das funktioniert nur unter Windows 98, ME, 2000 und XP.
USB- Betriebsart CAN-Bus:
BinTerm erkennt automatisch, welche Komponenten auf dem USB- Datenspion eingebaut sind. Daher kann hier nur CAN-Bus ausgewählt werden, wenn eine CAN- Erweiterungsplatine angeschlossen ist.
Nach der Anwahl der Betriebsart CAN- Bus werden alle nicht benötigten Schnittstellenkomponenten ausgeblendet. Die Baudratenauswahl wechselt auf den Standard für CAN-Bus.
Mit wird die CAN- Datenabfrage aktiviert. Anschliessend werden die Auswahlpunkte Datenwandlung und Protokollbegrenzung ausgeblendet, da es bei dieser Betriebsart keinen Sinn macht.

Über eine farbliche Kennung wird der Betriebszustand angezeigt:
rot USB- Datenspion nicht gefunden, oder nicht korrekt angeschlossen.
grau Kein USB- Betrieb eingeschaltet.
gelb BinTerm setzt den USB- Datenspion in Betrieb.
grün Der USB- Datenspion funktioniert korrekt .

Funktionsweise der Schaltung / Einstellung der Jumper:
Ist der CAN-Datenspion das letzte Gerät, so kann der Busabschluss über einen Schalter am Gehäuse "Busabschluss Ein" eingeschaltet werden. Dabei wird zwischen die Leintung CAN-L und CAN-H ein Widerstand von 124 Ohm geschaltet.
Der CAN- Anschluss kann über eine externe Stromversorgung betrieben werden. Ist keine externe Versorgung eingeschaltet, so wird automatisch der CAN- Anschluss intern mit Strom versorgt. Um dies zu unterbinden, muss die Brücke "Int ein" entfernt werden.
Die Brücke "RS ein" wird vom Datenspion automatisch bei einer grösseren Baudrate als 125KBaud geschlossen und sollte daher immer offen bleiben.

Selbsttest des USB- Datenspions:
Bei der Programmfunktion wird zuerst ein kleiner Test gestartet. Dazu leuchtet die LED kurz auf. Wenn sie anfängt zu blinken, ist ein Fehler aufgetreten. Ein entsprechender Fehlercode wird auf dem Bildschirm angezeigt.
