  2.1.4 Einstellung USB- Datenspion - Frequenzmessung:


Diese Option ist aktiv, wenn Abfrage mit USB- Datenspion und die USB-Betriebsart Frequenz- Messung angewählt wurde.
Das funktioniert nur unter Windows 98, ME, 2000 und XP.


USB- Betriebsart Frequenzmessung:
BinTerm erkennt automatisch, welcher Cypress- Chip im USB- Datenspion eingesetzt ist. Die Frequenzmessung kann nur bei einem Cypress- Chip mit mindestens 8K RAM- Speicher ausgeführt werden.

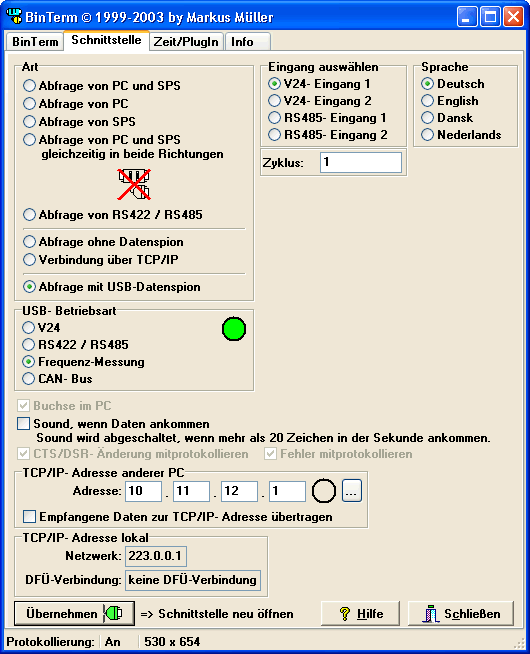

Nach der Anwahl der Betriebsart Frequenz- Messung werden alle nicht benötigten Schnittstellenkomponenten ausgeblendet und die für die Frequenzmessung benötigten Elemente eingeblendet.
Mit wird die Frequenz- Messung aktiviert.


Über eine farbliche Kennung wird der Betriebszustand angezeigt
:
rot USB- Datenspion nicht gefunden, oder nicht korrekt angeschlossen.
grau Kein USB- Betrieb eingeschaltet.
gelb BinTerm setzt den USB- Datenspion in Betrieb.
grün Der USB- Datenspion funktioniert korrekt .




Funktionsweise der Schaltung:
Der Datenspion kann über die 4 Eingänge (1) .. (4) die anstehende Frequenz messen. Dabei werden die Impulse für die angegebene Zeit gemessen.

Belegung der Stecke bei Ausgewähltem Eingang:
1. V24- Eingang 1:
Pin 3 Takt Eingang TTL, Wechselspannung, Maximal +/- 30Volt
Pin 5 GND
2. V24- Eingang 2:
Pin 2 Takt Eingang TTL, Wechselspannung, Maximal +/- 30Volt
Pin 5 GND
3. RS485- Eingang 1:
Pin 1 Eingang A Maximal +5 Volt
Pin 2 Eingang B Maximal +5 Volt
Pin 3 GND
4. RS485- Eingang 2:
Pin 5 Eingang Y Maximal +5 Volt
Pin 4 Eingang Z Maximal +5 Volt
Pin 3 GND

Zyklus - Dauer der Messung:
Im Eingabefeld Zyklus wird die Dauer einer Mess- Periode eingegeben. Eine Messperiode kann zwischen 1 und 255 Sekunden dauern.

Nach jedem Ablauf einer Messung wird eine Zeile mit der gemessenen Frequenz in das Protokoll eingetragen.
Die maximal zu messende Frequenz ist hauptsächlich von der maximalen Geschwindigkeit der V24/RS485- Wandler abhängig jedoch maximal 1 MHz.

Fehleranzeige:
"F: OV error" wird angezeigt, wenn der interne Zähler überläuft. Verkleinern sie in diesem Fall den Zyklus der Messperiode.
.
Selbsttest des USB- Datenspions:
Bei der Programmfunktion wird zuerst ein kleiner Test gestartet. Dazu leuchtet die LED kurz auf. Wenn sie anfängt zu blinken, ist ein Fehler aufgetreten. Ein entsprechender Fehlercode wird auf dem Bildschirm angezeigt.
Die Änderung des ausgewählten Einganges oder der Messzykluszeit wird ohne Übernehmen sofort übernommen.
