  1.1.4 Abfrage mit TTL / V24- Wandler:

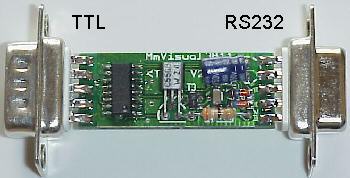

Die Schaltung ist in einem kleinem V24- Steckergehäuse. Links ist der TTL- Anschluss, rechts V24.


Beschreibung der Hardware:
Ein V24 - TTL- Wandler. Er gewinnt sein Strom aus der V24- Schnittstelle und benötigt somit keine externe Stromversorgung. Um eine Zerstörung der seriellen Schnittstelle zu verhindern ist der Strom auf 19 mA begrenzt. Bei Betrieb mit einem Laptop kann es jedoch vorkommen dass der über V24 bereitgestellte Strom nicht ausreicht, dann sollte über den TTL- Stecker +5V mit angeschlossen werden. Zudem ist die Schaltung vor Überspannungen geschützt.

Die maximale Baudrate ist 115 KBaud.
Übertragen werden die Signale TxD, RxD, RTS und CTS.

Diese Hardware funktioniert mit der BinTerm- Software unter Windows 9x, NT4.0, 2000 und XP.

Der Wandler eignet sich hervorragend für Mikrocontrollerschaltungen, die keinen eigenen RS232- Wandler auf der Platine haben. Das Gerät wandelt die V24- Signale in TTL- Signale. Dabei wird das Signal negiert. Die Signale RTS/CTS sind auf der TTL- Seite mit einem Widerstand gebrückt, so dass wenn die Signale nicht benutzt werden, dennoch eine korrekte Übertragung zum PC statt findet.

Pin- Belegung der Stecker:
V24-Buchse TTL-Stecker
Pin-Nr Funktion Pin-Nr Funktion
2 RxD (O) 2 RxD (I)
3 TxD (I) 3 TxD (O)
4 >> 6 DTR >> DSR 9 +5V
5 GND 5 GND
7 CTS (I) 7 CTS (O)
8 RTS (O) 8 RTS (I)
