  1.1.3 Abfrage mit LIN-Bus- Wandler an V24:

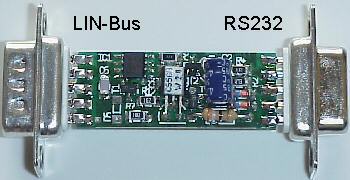

Die Schaltung ist in einem kleinem V24- Steckergehäuse. Links ist der LIN- Anschluss, rechts V24.

Beschreibung der Hardware:
Ein V24 - LIN- Bus- Wandler. Er gewinnt sein Strom aus der V24- Schnittstelle und benötigt somit keine externe Stromversorgung. Um eine Zerstörung der seriellen Schnittstelle zu verhindern ist der Strom auf 19 mA begrenzt. Bei Betrieb mit einem Laptop kann es jedoch vorkommen dass der über V24 bereitgestellte Strom nicht ausreicht, dann sollte über den LIN- Bus- Stecker +12V mit angeschlossen werden. Zudem ist die Schaltung vor Überspannungen geschützt.

Der Wandler kann bis zu 20 KBaud Daten übertragen (LIN- Bus Spezifikation).

Der LIN- Transceiver schaltet selbstständig zwischen Senden und Empfang um. Alle Daten vom LIN-Bus werden zur V24- Schnittstelle übertragen, so wird auch bei Sendung das eigene Echo mit zurück übertragen.
Um ein korrektes LIN-Telegramm senden zu können ist es wichtig, die Option "BREAK zu erst senden" zu aktivieren und das erste Zeichen im Eingabedialog muss ein "0x55" sein.

Diese Hardware funktioniert mit der BinTerm- Software unter Windows 9x, NT4.0, 2000 und XP.

Pin- Belegung des LIN-Bus- Steckers:
V24-Buchse LIN-Stecker
Pin-Nr Funktion Pin-Nr Funktion
2 RxD 2, 3 LIN- Bus
3 TxD 5 GND
5 GND 6 +12V
7 RTS
4 >> 6 DTR >> DSR
